Противотанковая мина М15 (Мины Соединенных Штатов Америки)

Противотанковая мина М15
(Anti-tank mine M15)

Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на нажимную крышку мины (взрыватель М603) или наклона взрывателя (взрыватель М624).

По американской классификации относится к минам типа M-Kill (т.е. наносящая поражение только машине). Принята на вооружение армии США в 1953 году.

По состоянию на 2005 год является основной американской противотанковой миной устанавливаемой вручную (conventional mine).

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или с помощью прицепного минного заградителя М57 (разработки 1972 года, в настоящее время на вооружении армии США не состоит).

Срок боевой работы мины руководящими документами не определен. При разрушении металлического корпуса мины от коррозии чувствительность мины возрастает со 150-338 кг. до 3-5 кг. Самоликвидатором мина не оснащается. На боковой стенке корпуса и на днище имеются гнезда для установки для установки взрывателя неизвлекаемости, заклеенные липкой лентой или закрытые винтовой пробкой. На снимке слева хорошо видны гнезда для дополнительных взрывателей на боковой стороне мины и на днище. Также хорошо видна ручка для переноски и слабо различима маркировка.

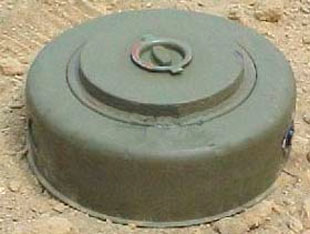

Взрыватель нажимного действия М603 (фото в начале статьи выше показывает мину М15 с взрывателем М603) помещается в гнездо взрывателя в центре нажимной крышки, для чего необходимо вывинтить пробку. Пробка одновременно является устройством, позволяющим переводить мину в безопасное или боевое положение. Она имеет поворотную ручку со стрелкой и надписи ARMED ("вооружена"), SAFE ("безопасно") и DANGER ("опасно"). Поворот ручки в ту или другую сторону смещает дугообразную пластинку, находящуюся с нижней стороны пробки. Если ручка повернута в положение SAFE, то дугообразная пластинка расположится так, что при нажатии на нажимную крышку мины она не сможет нажать на нажимную плату взрывателя и срабатывания его не произойдет. Сам же взрыватель в качестве предохранителя имеет съемную предохранительную скобу, которую необходимо удалять перед вставкой взрывателя в мину.

Мина (с взрывателем М603) срабатывает при наезжании на нажимную крышку. На рисунке справа датчик взрывателя условно выделен красным цветом. Сам взрыватель М603 устроен весьма просто. В металлическом корпусе находится ударник, вставленный в тарельчатую пружину (пружина Бельвилля). Над пружиной нажимной колпачок. Под ударником детонатор. Под детонатором в гнезде мины размещен промежуточный детонатор.

Тактико-технические характеристики мины М15
Тип мины.........................................................    противогусеничная фугасная нажимного действия / противоднищевая фугасная наклонного действия
Корпус............................................................    металл
Общий вес.......................................................    13.6-14.3 кг.
Масса заряда ВВ (Composition B).....................    9.9-10.3 кг.
Диаметр..........................................................     33.4 см.
Высота (со взрывателем (М603)........................    12.4 см
Диаметр датчика цели (нажимная крышка)........    20 см.
Высота наклонного датчика цели......................    61 см.
Основные взрыватели......................................     М603, М624
Усилие срабатывания (М603).............................    158-338 кг.
                                 (М624).............................    1.7 кг.
Взрыватели неизвлекаемости.............................    М5, М142
Температурный диапазон применения...............    -20 - +50 градусов
Самоликвидация/ самонейтрализация................    нет/нет
Извлекаемость..................................................     да/нет
Обезвреживаемость...........................................    да/нет.

Взрыватель М624 используется как взрыватель наклонного действия ( с удлинительным стержнем длиной 61 см.) или как взрыватель нажимного действия (удлинительный стержень в гнездо взрывателя не вставляется). Срабатывание взрывателя происходит либо при наклоне удлинительного стержня, либо при нажатии на нажимное кольцо взрывателя (pressuering ring).

На рисунке слева взрыватель М624 показан в варианте взрывателя нажимного действия, на рисунке справа показана установка взрывателя в мину в варианте наклонного действия.

На боковой поверхности и на днище имеются гнезда для взрывателей М5 или М142 с промежуточными детонаторами М1. Эти взрыватели обеспечивают неизвлекаемость мины. Они срабатывают при попытке удалить мину с места установки. Взрыватель М5 разгрузочный (на рисунке слева), а М142 натяжного действия(на правом рисунке).

Мины упаковываются в ящики по 1 шт. (масса брутто 18 кг.) не окончательно снаряженными (без взрывателя и запала).

В минах М15 первых серий использовался химический взрыватель М600, ранее использовашийся в минах М6А2.

От автора. Мина широко применялась американцами в Корейской войне в 1952-53 годах. В войне в Индокитае в шестидесятых-семидесятых года ограниченно из-за того, что у вьетконговцев было мало техники. Также мина широко применялась Израилем в пятидесятых - восьмидесятых годах и рядом других стран.

Мина очень мощная, хотя несколько высоковата и тяжеловата. Ее слабым местом  был химический взрыватель М600, вернее запал суть которого - при смятии крышки происходит разрушение стеклянной ампулы и химическая реакция вызывает взрыв детонатора. Взрывателя собственно как такового и нет. Есть втулка с резьбой и крышкой. При отрицательных температурах жидкость в ампуле замерзает, и мина отказывает (после оттаивания происходит самопроизвольный взрыв). При очень высоких температурах воздуха (+50 и выше) жидкость в ампуле вскипает и может разорвать стекло. После чего мина может или самопроизвольно взорваться, или же испарение жидкости сделает мину абсолютно безопасной.

Из-за опасности случайного разбития ампулы запала или трещин в стекле перевозить или переносить окончательно снаряженные мины запрещается. Установка запалов в мину производится непосредственно после установки в лунку перед накрыванием мины маскировочным слоем грунта, после чего необходимо быстро удалиться на безопасное расстояние.

Этот недостаток был устранен принятием на вооружение механического взрывателя М603.

Веремеев Ю.Г.
