Граната OFF NR 7 / DEF NR 8 / PRB 103 / PRB 104

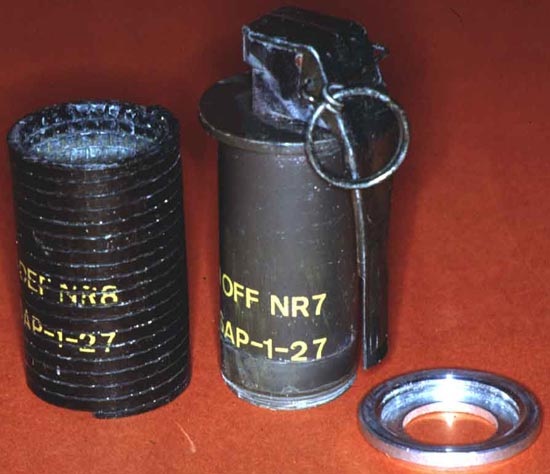

NR 7, осколочная рубашка NR 8 и ограничитель
NR 7, осколочная рубашка NR 8 и ограничитель

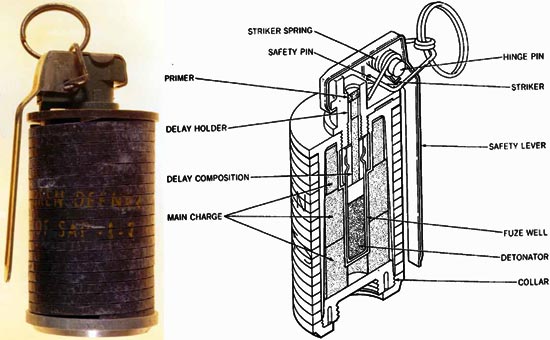

NR 7

NR 7

На вооружении бельгийской армии находятся гранаты "двойного назначения" (LOT-SAP) - OFF NR 7 (offensive) и DEF NR 8 (defragmentation).

Ручная граната NR 7 является осколочной наступательной гранатой.

В гранате используется обычный для ручной гранаты запал с поворотным ударником, рычагом и чекой с кольцом.

Внизу цилиндрического корпуса находится резьба для установки ограничителя, используемого при преобразовании NR 7 в гранату NR 8.

Диаметр корпуса гранаты NR 7 - 40 мм.

Ручная граната NR 8 - это осколочная оборонительная граната и является преобразованной гранатой NR 7. Граната NR 8 отличается от NR 7 только наличием осколочной рубашки в виде навитой в катушку насеченной проволоки.

Диаметр корпуса гранаты NR 8 - 50 мм.

NR 8
NR 8

Ручные гранаты NR 7 и NR 8 могут использоваться и в качестве ружейных гранат. В этом случае гранаты соединяются с 6-лопастным стабилизатором.

Гранаты NR 7 и NR 8 в ружейном варианте получили обозначение, соответственно, PRB 103 и PRB 104.

Чтобы запал гранат, в ружейном исполнении, не сработал при выстреле, рычаг прижат к корпусу гранаты подвижным кольцом на трубке стабилизатора, смещаемым при выстреле.

PRB 103 / PRB 104
PRB 103 / PRB 104

 OFF NR 7DEF NR 8PRB  103PRB 104
Масса гранаты, гр157456496795
Масса заряда, гр (тип ВВ)78 (TNT)
Длина гранаты, мм110310
Дальность метания, м3530350200
